一、產品概述：
本負載控制柜符合GB16915.1-2014《家用類似用途固定式電氣裝置開關》標準中第19.3 條、IEC60669-1：2007 等標準要求。適用于家用和類似用途固定式電氣裝置的開關進行通斷能力和正常操作壽命試驗。用于控制自鎮流燈的開關，應經受得住當控制自鎮流燈電路時出現的電應力和熱應力而不會過度損壞或其它有害影響。所試開關額定電壓不大于250V，額定電流不大于16A。目的是考核開關是否能經得起正常使用中出現機械損壞及電氣疲勞破壞，以及有無出現觸頭粘連現象或長期閉合或斷開現象，檢驗其有無過度磨損和其它有害后果。
二、技術參數
1、輸入電源：AC220V,50/60Hz,20KVA,測試外部供電電源，且電源的預期短路電流（RMS）在功率因數為0.9（滯后）時應在3KVA-4KVA之間
2、輸出電壓：AC 0-250V連續可調
3、被試開關的額定電流，不超過20A

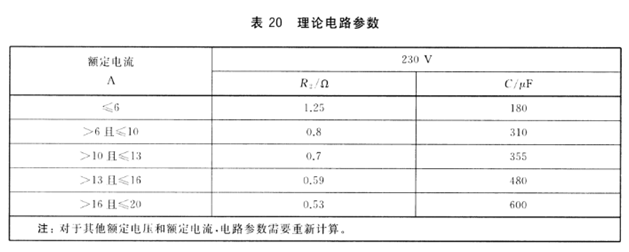

4、負載模型：符合GB16915.1-2014第19.3條的負載電流的示波器波形，以及I2t的積分波形，設備配套示波器進行波形顯示，波形清楚顯示。并采用下表的RC 阻容網絡實現不同的負載：
5、輸出路數1路；設備自帶預調功能，方便使用前調節額定參數。
6、觸摸屏顯示自動計數0～99999 次任意設定，到達設定次數時自動停止試驗
7、波形檢測：標準示波器接口，設備上配有示波器，顯示波形，方便檢測電流波形及時間；
8、保護功能：漏電、過載（過壓、過流）、過熱等保護；
9、負載導通角度電壓波形的90±5度，符合標準GB16915.1-2014中關于自鎮流燈負載試驗（19.3）的要求，理論測試參數參考標準表19、表20以及附錄C要求。
10、顯示精度：電壓±0.1%讀數+0.1%量程
電流±0.1%讀數+0.1%量程
功率±0.1%讀數+0.1%量程
功率因數±0.03
11、工作周期：斷續工作制，散熱方式為風冷。
12、外形尺寸：以實際為準，帶剎車的萬向輪。
|
序號 |
附件資料名稱 |
數量 |
備注 |
|
1 |
操作說明書 |
1份 |
|
|
2 |
出廠合格證 |
1份 |
|
|
3 |
保修卡 |
1份 |
|
|
4 |
隨機易損易耗備件明細單 |
1份 |
|
