一． 產品介紹
1. 執行標準：熱絲引燃試驗儀是根據IEC60695-2-20、GB4943.1-2001《信息技術設備安全第1部分 通用要求》附錄A4、GB14048.1-2012《低壓開關設備和控制設備 第1部分：總則》M.1、IEC60950-1 、IEC60947-1:2011中“熱絲引燃試驗方法”的要求設計制造。
2. 用途：適用于信息技術設備、低壓開關設備和控制設備零部件的材料進行著火危險試驗，仿真灼熱組件或超載電阻之類的熱源或點火源在短時間所造成的熱應力。
3. 結構及功能： 本儀器采用不銹鋼結構，數字儀表顯示、操作方便、性能穩定，試樣達到預置發熱時間后,設備自動停工作，功率自動保護裝置，輸出功率上限自動保護功能。熱線圈引燃試驗采用特定尺寸(ф0.5mm長250mm)和特定材質(Ni80/Cr20)的電熱絲，經規定發熱功率(0.26W/mm)和規定時間(8s～12s)預退火后，按一定的繞線張力(5.4N)和一定的繞線間距(6或6.35mm)在試品上繞5整圈，將繞有電熱絲的試品在規定發熱功率下(0.26W/mm)試驗至120s，以試品是否引燃或起燃時間來對其著火危險性進行評定標配IEC60695-2-20標準的繞線器，能準確地繞出標準要求的發熱絲的形狀，操作簡單。
二． 主要技術參數及功能
1. 輸入功率:120V, 50Hz
2. 輸出功率:10V,30A, 300W
3. 計時表:9999 X 0.1S
4. 功率傳感器;Max 300W±0.5%
5. 發熱絲:Ф0.5mm Ni/Cr (80/20)，長度:250±5mm,冷阻：5.28Ω/m
6. 退火支架間距:250mm，可調

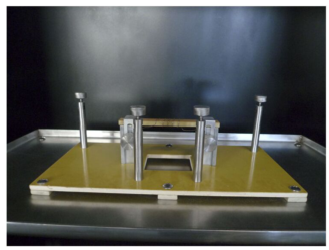

7. 試品支架間距和高度:間距70mm，高度60mm（支架表面至接物盤表面距離），可調
8. 繞線張力和繞線間距:5.4±0.05N，6.3±0.2mm(在31.5±0.5mm內，繞5整圈)
9. 試樣尺寸:L×W×H:(125 ±5mm) ×(13.0 ±0.5mm) ×(0.75+0.075 0mm,1.5+0.15 0mm,3+0.3 0mm)
10. 退火時間和功率:8～12s(1～999.9s數顯可預置，0.26W/mm±4%數顯可調節
11. 試驗時間和功率:120s(1～999.9s數顯可預置，0.26W/mm±4%(數顯可調節)；
12. 符合標準:IEC60695-2-20、GB4943
13. 箱內體積:0.6立方黑色亞光背景,帶排氣扇，
14. 外形尺寸:1100*550*1200mm，130kg
三． 標準配置:
1. 熔斷器 2個
2. 燈泡 1支
3. 發熱絲 1卷
4. 繞線夾具 1套
5. 排煙管 1條
四.消耗品:
1. 發熱絲 1卷
 |
 |
