產品概述：該測試系統可檢測戶外烹飪?nèi)細馄骶咴谑褂脮r(shí)對墻壁和地板的溫升影響情況。此溫度場設計制作符合ANSI Z21.58-2018﹒CSA1.6-2018的標準要求，具體參數如下（可根據客戶要求訂制）：
一、溫度場部分
1. 溫度場由左側墻板，右側墻板，背墻板和地板組成。溫度場總體尺寸為2x4x2米（長x寬x高），墻板采用19.05mm厚膠合板制作，地板采用25.4mm厚橡木制作溫度場，墻板表面噴涂耐高溫黑色啞光漆，地板噴涂清漆。
2. 溫度場所采用的熱電偶為J型24AWG（0.20mm2）鐵 - 康銅熱電偶線，與熱電偶焊接的銅片采用直徑8.7mm、厚0.559mm（目前賣方只能確定約0.5-0.6mm之間），熱電偶焊在銅片上的間距3.2mm（間距有些許誤差）。銅片要與木板的表面平整，與木板一樣要噴喑黑色的黑漆。所有木板厚度允許偏差為士1mm，所有銅片厚度允許誤差士0.05mm，直徑士0.1mm;
3. 熱電偶間距布置要求（銅片中心與中心間距）：兩側垂直墻板和后壁墻板熱電偶間距為76.2mm,底板布置間距為152mm
4. 四塊板的尺寸大小如下：
兩側墻板 (長2m×高2m×厚19.05mm )×2
后壁板(長4m×高2m×厚19.05mm )
底板(長4m×寬2m×厚25.4mm )
底板點數：300點。
左側板點數：625點
右側板點數：625點
背板點數：1300點
一共：300+625+625+1300=2850點
二、數據采集部分

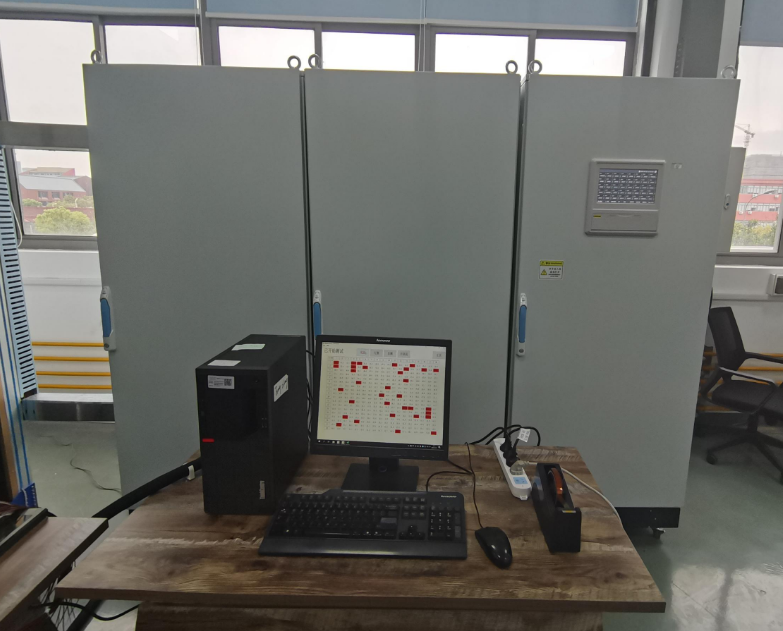

1. 溫度數據采集：多路溫度數據采集系統部分：
2. 另提供64路美國進口OMEGA 1級精度J型24AWG熱電偶用于產品表面溫度測量。3路美國進口1級精度J型24AWG熱電偶（配置專用支撐腳架）進行環境溫度測量。
3. 采用16位分辨率溫度采集模塊，可同時對所用熱電偶同時進行溫度采集，在1秒內完成所有熱電偶通道的數據采集、更新和顯示。
4. 基于Labview編寫的可視化操作軟件，可實時顯示所有溫度采集點示值和曲線；可在軟件界面上顯示每塊溫度板，當鼠標移動至溫度板上的溫度點位可顯示該點溫度；當某一個點的溫度超標，可在模擬溫度板上顯示；可分區域設置溫度報警限值，當溫度超過限值時自動報警；測試過程數據實時保存可導出報表。
可以在類似下面的模擬溫度板圖中顯示溫度超標的點位。當鼠標移到某個點位時可顯示該點位的實時溫度。
