一、符合標準及條款：T/CHEAA 0014-2020《電動沖牙器》第7.6.1條款：水壓試驗方法1及第7.6.2條款：水壓試驗方法2
二、試樣范圍、用途、原理、結構及使用環境
試樣及限制：6歲以上的兒童和成人使用的電動沖牙器
試驗用途：用于驗證沖擊器水沖擊壓力及出水壓強值，確保產品此項參數符合標準要求，保護人體免受其損害
測試原理：
壓強試驗方法1：將試樣排水口與設備測試連接管聯接并密封，運行時壓差傳感器實時檢測啟動樣品后的噴水壓強，形成壓強-時間曲線，記錄數據并存儲。
沖擊力試驗方法2：將試樣固定在專用夾具上，在距離沖牙器噴嘴150mm位置布置帶力傳感器的測試板，當噴嘴噴水至測試板上時，可以實時監測沖擊力值，且通過控制系統采集形成與沖擊力-時間曲線，記錄數據并存儲。
設備結構及特點：
該設備采用工控電腦及高速數據采集器 操作及記錄儲存數據，功能強大。操作一體，方便簡潔。
設備外形尺寸約：尺寸待定、設備重量：待定
使用環境：電源：AC220V 50Hz，工作溫度0-40℃ 濕度30%-90%；
三、性能指標
1.工位：單工位
2.電氣控制方式：工控電腦及配套操作采集軟件控制
3.測試箱內尺寸：約350×300×450（mm）W×D×H，正面透明
4.沖擊力/壓強讀取方式：工控電腦軟件實時顯示力傳感器/壓差傳感器實時數據，帶力/壓強-時間曲線功能，帶數據存儲功能，可打印報表
5.沖擊力/壓強測試方式：力傳感器測量，0-50N;壓差傳感器測量，0-1MPa
6.沖牙器噴嘴及箱內測試連接密封管位置:

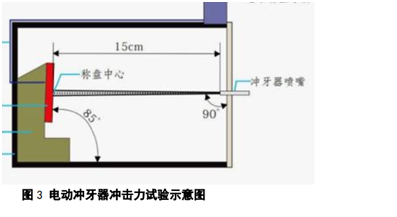

7.沖牙器噴嘴及箱內秤盤位置放置:
1、 測試板與水平面夾角85°
2、 測試板與噴嘴距離150mm
8.操作過程概述：
壓強測試：將電動沖牙器噴嘴按上圖2與設備測試連接管聯接并密封，沖牙器選擇最強檔位噴水，3s后關閉，通過壓差傳感器實時采集壓強值，并形成壓強-時間曲線及數據報表。
沖擊力測試：在電腦軟件界面上清零力傳感器數據，將電動沖牙器按上圖對準秤盤中心選擇最強檔位噴水，軟件自動采集力傳感器穩定后數值，并形成力-時間曲線圖及數據報表，實測值與樣品標識值偏差不大于±20%。
9.設備系統配置:
電控部分： 工控電腦、高速數據采集器、配套操作采集軟件，歐姆龍繼電器，正泰開關等
管路部分： 高精度壓差傳感器、電磁閥、管路、接頭等
機械部分：高密封性不銹鋼真空箱、一體化機臺
四、技術參數：
1.稱重測試法主要技術參數
|
測試模式: |
重量顯示 |
|
測試介質； |
純潔水 |
|
壓力單位: |
g |
|
測試精度: |
≤1% |
|
重量傳感器: |
0-1000g |
|
測試箱： |
透明測試箱，可觀察測試效果 |
|
噴水距離： |
150MM |
|
重力傳感器夾角： |
85° |
|
噴水角度： |
90° |
|
測試時間設置： |
采樣頻率≤0.5秒 |
2.壓強測試主要技術參數
|
測試模式; |
壓強測試顯示 |
|
測試介質: |
純潔水 |
|
壓力單位； |
MPa、psi、bar 可選 |
|
測試精度： |
≤1% |
|
壓差傳感器： |
0-1MPa |
|
測試聯接管路： |
不銹鋼測試管路及配套接頭聯接夾具 |
|
記錄數量： |
每次采樣記錄最高壓強和最低壓強 |
|
測試時間設置： |
采樣頻率≤0.5秒 |
3.沖擊力測試主要技術參數
|
測試模式： |
沖擊力測試顯示 |
|
測試介質： |
純潔水 |
|
壓力單位： |
N(牛) |
|
測試精度： |
≤1% |
|
沖擊力傳感器： |
0-50N（可選） |
|
測試箱： |
透明測試箱，可觀察測試效果 |
|
噴水距離： |
150MM |
|
沖擊力傳感器夾角： |
85° |
|
噴水角度： |
90° |
|
記錄數量： |
每次采樣記錄最高沖擊力和最低沖擊力 |
|
測試時間設置： |
采樣頻率≤0.5秒 |
五、機器優點：
1.采用高精度沖擊力傳感器和壓差傳感器采集并進行精確判斷，由工控電腦采集數據并顯示。
2.噴水時間記錄可設置
3.配置自動報警系統，當超出允許設定值時范圍時，會亮紅燈且蜂鳴器發出報警聲
4.固定好沖擊器后即可進行測試
5.歷史測試記錄可查詢！
六、操作控制界面（參考）

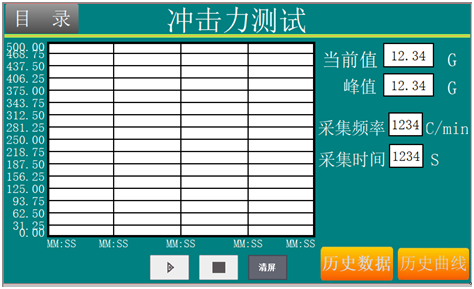

1、實時采集界面
2、歷史曲線

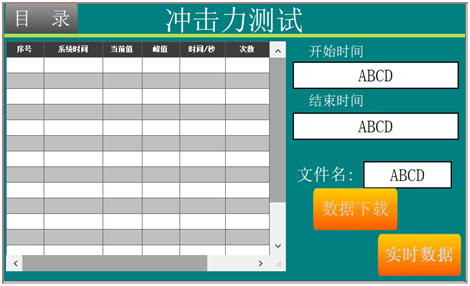

3、歷史數據
4、軟件設計
壓強和沖擊力測試軟件界面大致如上，后期會根據測試過程優化控制顯示界面。
